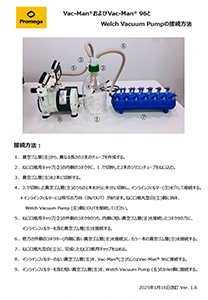

Vac-ManおよびVac-Man 96と Welch Vacuum Pumpの接続方法＜ポンプの接続方法＞

ポンプの接続方法 接続方法： 1. 真空ゴム管(④)から、異なる長さの2本のチューブを作成する。 2. ねじ口瓶用キャップ(②)の内側のコネクタに切断した2本のシリコンチューブをねじ込む。 3. 真空ゴム管(⑤)を2本に切断する。 4. 切断した2本の真空ゴム管(⑤)を、インラインフィルター(③)を介して接続する。インラインフィルターには吸 引の方向があるので、注意してください。 5. ねじ口瓶用キャップ(②)の外側のコネクタのうち、内側に短い真空ゴム管(④)を接続したコネクタの方に、 インラインフィルターを含む真空ゴム管(⑤)を接続する。 6. 他方の外側のコネクター(内側に長い真空ゴム管(④)を接続)に、もう一本の真空ゴム管(⑤)を接続す る。 7. ねじ口瓶丸型白(①)に、完成したねじ口瓶用キャップをはめる。 8. インラインフィルターのない真空ゴム管(⑤)を、Vac-Man(⑦)もしくはVac-Man 96に接続する。 9. インラインフィルターを含む短い真空ゴム管(⑤)を、Welch Vacuum Pump (⑥)のInlet側に接続す る。 ① ② ③ ④ ⑤ ⑤ ⑥ ⑦ Vac-ManおよびVac-Man 96と Welch Vacuum Pumpの接続方法 2020年11月26日改訂 Ver. 1.3 ① メーカー ： 柴田科学 製品名 ： ねじ口瓶丸型白（デュラン） 黒キャップ付 2,000mL アスクルお申込番号 ： 3754433 個数 ： 1個 定価 ： 約 ￥7,000 ② メーカー ： アイシス 製品名 ： ねじ口瓶用キャップ (軟質チューブ用・GL45用) 2ポート 個数 ： 1個 アスクルお申込番号：H86140 定価 ： 約 ￥7,000 ③ メーカー ： アズワン 製品名 ： インラインフィルター 5個入り アスクルお申込番号：P308963 個数 ： 5個 定価 ： 約 ￥6,000 ④ メーカー ： アラム 製品名 ： 真空ゴム管 (内径6mm × 外径 12mm) モノタロウ品番： 68363234 サイズ： 1m 定価 ： 約 ¥1,600 ⑤ メーカー ： アラム 製品名 ： 真空ゴム管 (内径 6mm × 外径 15mm) ケニス品番 ： 68363243 サイズ ： 1m 定価 ： 約 ¥2,000 ⑥ メーカー ： プロメガ 製品名 ： Welch Vacuum Pump プロメガ カタログ番号 ： A6724 個数 ： 1個 定価 ： ¥ 90,000 ⑦ メーカー ： プロメガ 製品名 ： Vac-Man® Laboratory Vacuum Manifold, 20-sample capacity プロメガ カタログ番号 ： A7231 個数 ： 1個 定価 ： ¥ 51,000 ※ 価格は、2020年11月現在の設定です。 また、自社および他社製品に関わらず、予告なく、価格の変更および販売・製造中止となる可能性があります。
